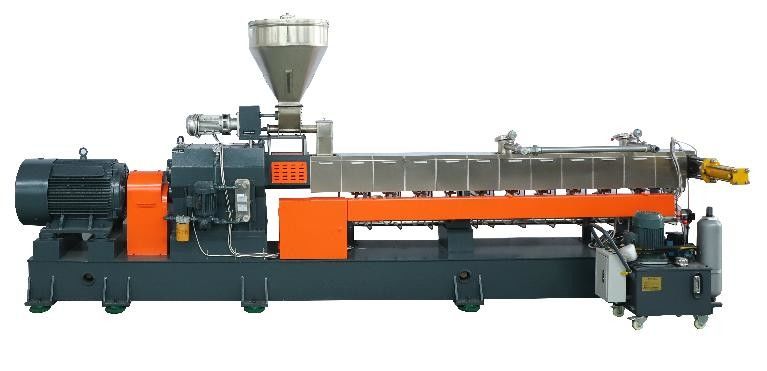

Двухшнековый экструдер PP PLC 36 Двухшнековый экструдер для боковой подачи гранул Производитель

SHJ-65Б/600-44-90-4Пдвухшнековый экструдер

Диаметр двухшнекового винта: Ф62,3 мм:

Соотношение: Д/Д=44:1

Скорость шнека основной машины: 50～600 об/мин;

Класс крутящего момента для двух винтов: T/A3=6,8 Нм/см3;

Соотношение наружного диаметра винта к внутреннему диаметру: DO/Di=1,55;

Мощность главного двигателя: 90 кВт (переменный ток);

Общий вес агрегата: ~4,5 тонны;

Система подачи: (сферическая)

Основной двухшнековый питатель, 1 комплект: (шнек без зацепления с одной головкой)

Измерение подачи: объемное дозирование

Питание главного двигателя:

Передаточное отношение: я = 17

Мощность: 1,5 кВт, инвертор Songri.

Коробка передач питателя: Нанкин Янвэй

Радио: я=1,5.

Подающий шнек

Материал: высококачественная углеродистая сталь.

Строго контролируйте кривую во время обработки, чтобы обеспечить однородность спиральных канавок, а поверхность винта полируется до зеркальной поверхности.

Убедитесь, что материал не прилипает к винту, и улучшите равномерность вырубки.

Скорость винта: 5～132 об/мин.

Питающий винтовой ствол:

Приемная коробка со спиральным бочонком: соединена с бункером с горизонтальным перемешиванием.

Бункер: 120л

Материал бункера: нержавеющая сталь.

Главный двигатель переменного тока (двигатель переменного тока в провинции Аньхой, Ваньнань)

Номинальная мощность: 90 кВт;

Япония Songri инверторный контроль частоты;

Технические характеристики соответствуют требованиям стандарта Международной электротехнической комиссии IEC34-1 и национального стандарта GB755; соответствующие условия использования

--Высота: ≤1000 м;

--Температура окружающего воздуха не более 40 ℃.

-- В рабочей среде не должно быть кислот, щелочей и других газов, вызывающих коррозию изоляции;

--Двигатель работает в непрерывном режиме (S1).

Предохранительная муфта:

В соединении между выходным валом главного двигателя и входным валом коробки передач используется предохранительная муфта, которая имеет функцию защиты от перегрузки. Когда нагрузка превышает установленный крутящий момент, это защита от перегрузки.

Коробка передач

Номинальный крутящий момент: T/A3= 6,8 Нм/см3.

Скорость шнека: n=600 об/мин.

Шестерня: крупномодульное зацепление, 6-й класс точности, материал вала шестерни 20CrNi2MoA, HRC58-65B.

Подшипники: Игольчатые роликоподшипники выбирают международные профессиональные немецкие подшипники «INA», а другие подшипники выбирают импортные японские подшипники «NSK».

Система смазки:

Подшипники шестерни погружены в масло в корпус коробки передач.

Зубчатое зацепление и подшипниковые узлы оснащены шунтирующей смазкой маслом под давлением.

Для смазочного охлаждения используется внешний пластинчатый охладитель из нержавеющей стали, площадь теплообмена: 0,5 квадратных метров.

Насос смазочного масла: Модель VP0.55KW.

Смазочное масло модели 150# трансмиссионное масло.

В этом агрегате используется трансмиссионное масло.

Бочка

Главный цилиндр спроектирован по принципу строительного блока, и каждая секция цилиндра имеет одинаковую длину и форму интерфейса, поэтому цилиндр имеет множество комбинаций и хорошую взаимозаменяемость; все соединения цилиндров имеют усиленную конструкцию, отвечающую требованиям высокого противодавления;

Соотношение длины и диаметра каждой секции стандартного блока цилиндров составляет: L/D=44:1;

Каждый блок цилиндров оснащен внешним электрическим нагревателем (кроме подающего цилиндра), а внутри имеется циркуляционный канал водяного охлаждения, который может осуществлять независимый нагрев и охлаждение каждого блока цилиндров.

Первый ствол – питающий дегазационный.

Баррель 6 - вакуумная дегазация.

10 ствол - вакуумная дегазация

11 ствол для выдавливания

Остальные стволы представляют собой закрытые цилиндры.

Измеритель контроля температуры, полностью цифровой двухканальный интеллектуальный высокоточный измеритель Omron в Японии;

В этом проекте 11 стволов, в том числе 1 главный порт подачи, 1 вакуумный порт, а остальные представляют собой закрытые цилиндры;

Ствол данного проекта выполнен из высококачественной стали 45# в качестве внешней оболочки, а внутрь вставлена ​​втулка из сплава А-101, благодаря чему отверстия водоканала в стволе не ржавеют, что продлевает срок службы ствола. закупорка водного канала;

Все цилиндры производятся отечественными первоклассными обрабатывающими центрами с ЧПУ, с высокой точностью изготовления, обеспечивающими стабильную работу оборудования, небольшой ненормальный износ и сильную взаимозаменяемость, чтобы улучшить качество продукции и снизить удельное энергопотребление продукции.

Цилиндр оснащен общей защитной крышкой из нержавеющей стали, которая выполняет функции теплоизоляции и защиты;

Винтвал

Два шнека вращаются параллельно и в одном направлении, сцепляясь друг с другом, обеспечивая хорошую самоочистку и узкое распределение времени пребывания материала; Винт сконструирован по принципу комбинированных строительных блоков и имеет обычные и специальные винтовые элементы с различными функциями. Для удовлетворения потребностей многих сложных процессов; Yanwei имеет богатый опыт и выдающиеся технические преимущества в разработке и проектировании конфигурации винтов в соответствии с постоянно меняющимися требованиями различных клиентов к процессам обработки материалов; Конфигурация шнека этой машины основана на вышеупомянутых требованиях к обработке материала и производительности. оптимизированный дизайн;

Винтовые компоненты спроектированы и изготовлены с использованием программного обеспечения собственной разработки;

Винтовой элемент и оправка соединены эвольвентными шлицами, обладающими высокой несущей способностью и удобной разборкой и сборкой;

Материал оправки винта — поковка 40CrNiMoA;

Винтовой элемент изготовлен из высококачественной быстрорежущей инструментальной стали W6Mo5CR4V2, подвергнут вакуумной закалке, полированной поверхности и обладает высокой износостойкостью;

Компоненты резьбы формируются с помощью специального резьбонарезного шлифования на станке с ЧПУ, а компоненты зацепления изготавливаются на обрабатывающем центре с ЧПУ. Трехмерная кривая сетки имеет высокую точность и высокую взаимозаменяемость, что полностью гарантирует требования к точности конструкции;

Конструкция винтового элемента имеет следующие характеристики:

Транспортирующие элементы: Транспортирующие элементы с разными шагами и разным вращением оказывают различное влияние на транспортировку, сжатие, время пребывания и давление на материал;

Сетчатые элементы: сетчатые элементы с разными углами, разной толщиной и разным количеством листов обеспечивают разные эффекты сдвига, смешивания и удерживания материалов;

Шероховатость обработки винтовых элементов Ra≤1,6 мкм;

Хост электрическое отопление

Отопление хоста: корпус изготовлен из литой меди и литого алюминия с нагревателями общей мощностью 35 кВт;

Хост-система охлаждения мягкой водой

Этот агрегат включает в себя трубопроводную систему водяного охлаждения, установленную на фюзеляже, и внешний бак циркуляционной охлаждающей воды; В соответствии с потребностями контроля температуры цилиндра циркулирующая охлаждающая вода автоматически контролирует охлаждение и охлаждение цилиндра с перегревом;

В систему трубопроводов оборотной воды входят:

- Подводящие и отводящие водопроводы из нержавеющей стали;

- Патрубки водяного охлаждения на впуске и выпуске каждого цилиндра;

- Ручной клапан регулирования расхода;

- Итальянский электромагнитный клапан CEME с саморегулированием.

Технические данные

Вакуумный выхлоп:

Вакуумное положение ствола: Секция 10.

Водокольцевой вакуумный насос:

Мощность 2,2 кВт, 380 В/50 Гц.

Модель СК-0,8А.

Степень вакуума -0,07～-0,09 МПа.

Вакуумный цилиндр: объем: 30л.

База

В основании двухшнекового экструдера SHJ65B используется сварное основание, которое эффективно предотвращает прочность и амортизацию.

Водяное охлаждениепрядьсвспомогательная система гранулирования

Головка гранулятора с плоскими полосами, предназначенная для разлагаемого материала.

Контроль температуры с водяной рубашкой

Материал: 38CrMoALA, азотированный, твердость HV950-1050, степень хрупкости II.

Нагреватель: литой медный нагреватель

Матрица: 15 отверстий-диаметр 3,0 мм.

Нержавеющая сталькорыто для воды

Размер: Длина 5000 мм

Материал: Нержавеющая сталь.

Направляющее колесо полосы: кронштейн из нержавеющей стали, направляющее колесо из нейлона.

Трубопровод оборотной воды; подвод воды 1/, оснащен шаровым краном. Водовыпуск 1,5/м, оснащен шаровым краном.

Кронштейн для мойки: угловая сталь 4#, кронштейн оснащен подвижными шкивами для легкого перемещения.

Сушилка:

Мощность: 2,2 кВт, 380 В/50 Гц.

Корпус ветрогенератора: материал нержавеющая сталь.

Гранулятор LQ-300:

Модель: Портальная 300

Мощность двигателя: 5,5 кВт

Режим регулирования скорости: регулирование скорости преобразования частоты

Максимальная производительность: 300 кг/ч

Материал движущегося ножа: карбид.

300 вибрацияили:

Весь материал изготовлен из нержавеющей стали с тремя слоями экранирования.

СторажСилос

Объем 1,5 куб.м.

Конвейерный вентилятор. 1 комплект вентилятора высокого давления мощностью 4 кВт, оснащенный 1 тройником Вентури, диаметр трубы 133 мм.

Цепное управление:

Двигатель главного двигателя снабжен защитой от перегрузки по току и блокировкой электрошкафа управления.

Система управления главным двигателем и система управления двигателем подачи оснащены защитой от блокировки.

Корпус трансмиссии и система смазки сблокированы и защищены.

Защита от перегрузки по давлению в головке машины и блокировка электрического шкафа управления.

Главный двигатель соединен с нейлоновым штифтом коробки передач, чтобы обеспечить защиту нейлонового штифта, который отключается из-за перегрузки по крутящему моменту.

Основные компоненты и бренды:

Система управления использует инвертор Songri.

Измеритель контроля температуры: полностью цифровой двухканальный интеллектуальный высокоточный измеритель «OMRON» из Японии.

Различные кнопки, сигнальные лампочки: марка Schneider.

Промежуточное реле: марка Omron.

Выключатель двигателя, контактор переменного тока, переключатель нагрева: марка Schneider.

Электромагнитный клапан: итальянский бренд CEME.

Сенсор: Сяогань Хэнэн.

Главный переключатель: бренд Chint

Форма: 1 шт.

Электрический стандарт:

Стандарт изготавливается с помощью электрооборудования в соответствии с JB/5420-2001 «Двухшнековый экструдер для пластика с однонаправленным вращением» Министерства машиностроения Китая.

Соответствует стандартам CE.

Запасные части и инструменты,1набор:

Винтовая сборка: 300 мм (может быть изменена по требованию заказчика)

Асбестовые перчатки: 1 пара.

Уплотнительное кольцо вытяжной камеры: 2 шт.

Впускные уплотнения коробки: 2 комплекта

Ящик для инструментов: 1 набор инструментов.

Случайные данные,1набор:

Руководство по установке агрегата.

Руководство по электрической системе автоматического управления.

Схема комбинации главных винтов двигателя.

Список доставки экипажа.
